产品简介：
产品详情：1.使用范围
sk型水环真空泵和压缩机用以抽吸或加压气体和其他非腐蚀性，水不溶性和非固体微粒，从而在密闭器皿中形成真空或压力，从而满足工艺流程要求。容许少量液体混进吸入或压缩气体中。
sk型水环式真空泵和压缩机普遍用以机器，原油，化工，制药，陶瓷，制糖，印染，冶炼和电子行业。
由于sk型水环真空泵在工作过程中会以等温状况压缩气体，因此在泵送或泵送易燃易爆气体时不存在凶险，因此更合适其应用。普遍。
2.工作原理
如图（1）所示，sk型水环真空泵是将叶轮3偏心地安装在sk型水环真空泵体2中，因此，当叶轮3旋转时，水会受到离心力和sk型的影响。水环公式真空泵体的内壁形成一个旋转的水环5。水环的上内表面与轮毂相切，并沿箭头方向旋转。在旋转的前半部分，水环的内表面逐渐与轮毂分离，因此在叶轮叶片和水环之间形成封闭的空间，随着叶轮的旋转，空间逐渐膨胀，气压空间中的气体缩减，气体被引入空间。在旋转的后半部分，水环的内表面逐渐相近轮毂，叶片之间的空间逐渐缩小。当压力升高到排气口上方时，叶片之间的气体被排出，这样，叶轮每旋转一圈，叶片之间的空间就被吸入和排出一次，并且许多空间连续工作。sk型水环真空泵连续吸入或加压气体。
sk型水环真空泵由于工作过程中工作产生的热能，工作水环会变热，部分水和气体会一同排出。因此，在工作过程中，须要向泵连续供水。降温并补充泵中损耗的水，以满足泵的工作要求。
当不再用到通过sk型水环真空泵排放的气体时，将气水分离器连接到泵的排气端（您可以自己制造一个水箱），以及废水和其中的一些水。随身携带的气体被排放到气水分离器中，气体和水被分离，气体从排气管中排出，余下的水通过回水管供应给泵以继续采用。随着工作时间的延长，工作水的温度将继续升高。此时，需从气水分离器的供水中供应一定量的冷水（自来水），以减低工作水的温度并保证泵能够满足所需的技术要求。和指标。

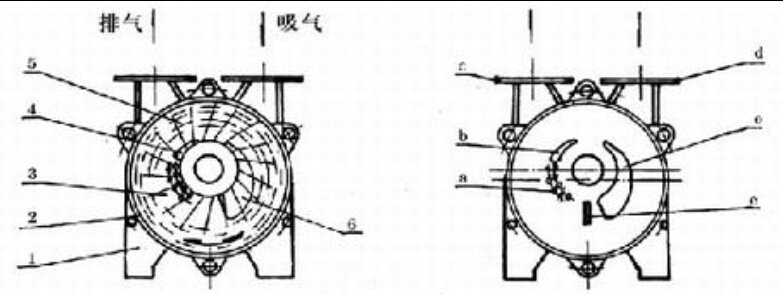

图表1图表2
1.端盖2.泵体3.叶轮4.排气孔5.水环6.吸孔
一种。橡胶球孔b。泵体c。排气管d吸气管e吸气孔f入水
当 当sk型水环式真空泵当做压缩机时，气水分离器连接到泵的排气口，气水混合物进入气水分离器并自动分离。气体通过排气管被输送到所需的系统，工作水自动产生。当气体从开关中溢出时，工作水很容易被加热。水从sk型水环真空泵出口排出，温度会上升。因此，在气水分离器的底部，需连续供冷水以补充排出的开水，同时起到冷却效用，以使工作水温绝不太高，以保证压缩机性能，相符技术指标，并满足工艺要求。

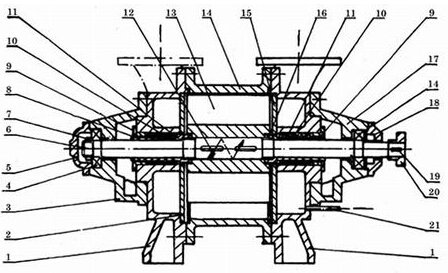

1.端盖2.排气盘3.后轴承架4.轴承5.后轴承城市盖6.轴7.园螺母8.后衬套
9.填料函10.填料压力环11.填料12.平键13.叶轮14.泵体15.吸盘16.前衬套17.前轴承架18.前轴承压盖19.平键20.联轴器21。进水管
图4SK-1.5/3水环真空泵构造示意图

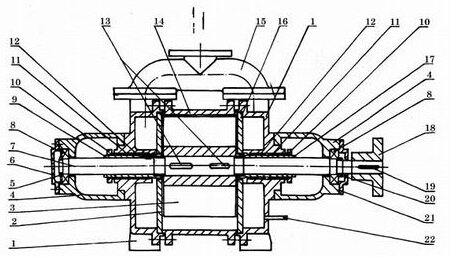

1.端盖2.后吸气和排气盘3.叶轮4.轴承架5.圆螺母6.后轴承压盖7.轴8.轴承
9.后衬套10.填料压环11.填料12.填料压环13.平键14.泵体15.连接管16.前吸气和排气盘17.前衬套18.联轴器19.平键20。圆螺母21.前轴承压盖
图4SK-6/12/20/30/42/60/85/120水环泵构造图
